Adapter 13/7 to jedno z tych rozwiązań, które wydają się banalne, a w praktyce potrafią oszczędzić sporo nerwów albo przeciwnie, wygenerować niepotrzebne problemy. W tym tekście rozpisuję schemat połączeń, pokazuję, które funkcje naprawdę przechodzą przez przejściówkę i kiedy taki zestaw ma sens w przyczepie kempingowej. Dorzucam też kilka rzeczy, które najczęściej wychodzą dopiero na placu manewrowym albo na pierwszym postoju pod kempingiem.
Najważniejsze rzeczy o adapterze 13/7
- Adapter 13-pin na 7-pin przenosi tylko podstawowe światła, a nie pełną funkcjonalność instalacji.
- W praktyce łączone są styki 1-7, a piny 8-13 pozostają bez użycia.
- Do zwykłej przyczepy adapter zwykle wystarcza, ale w caravaningu nie zastępuje stałego plusa, zasilania po zapłonie ani cofania.
- Najczęstsze problemy wynikają z masy, korozji styków albo błędnego typu wtyczki.
- Jeśli jeździsz z przyczepą kempingową regularnie, pełne 13 pinów jest po prostu wygodniejsze i mniej awaryjne.
Jak działa adapter 13/7 i kiedy ma sens

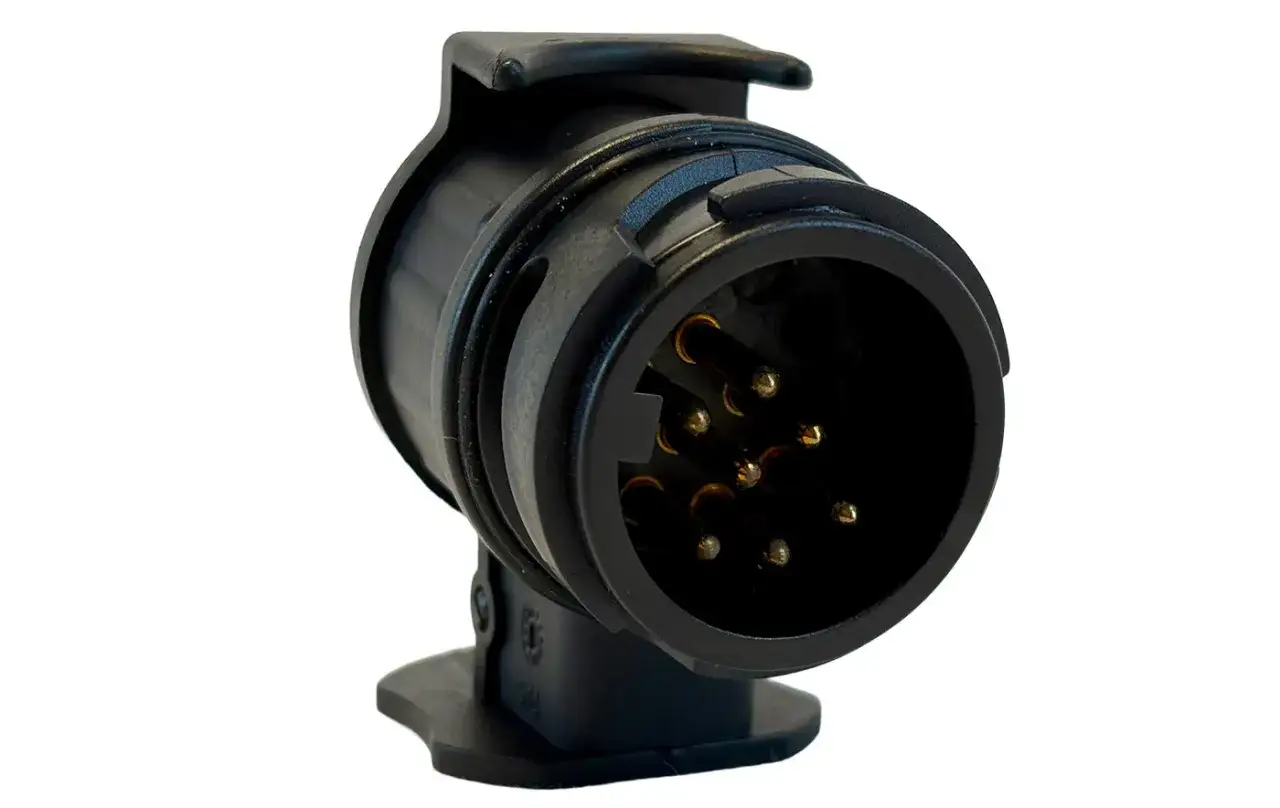

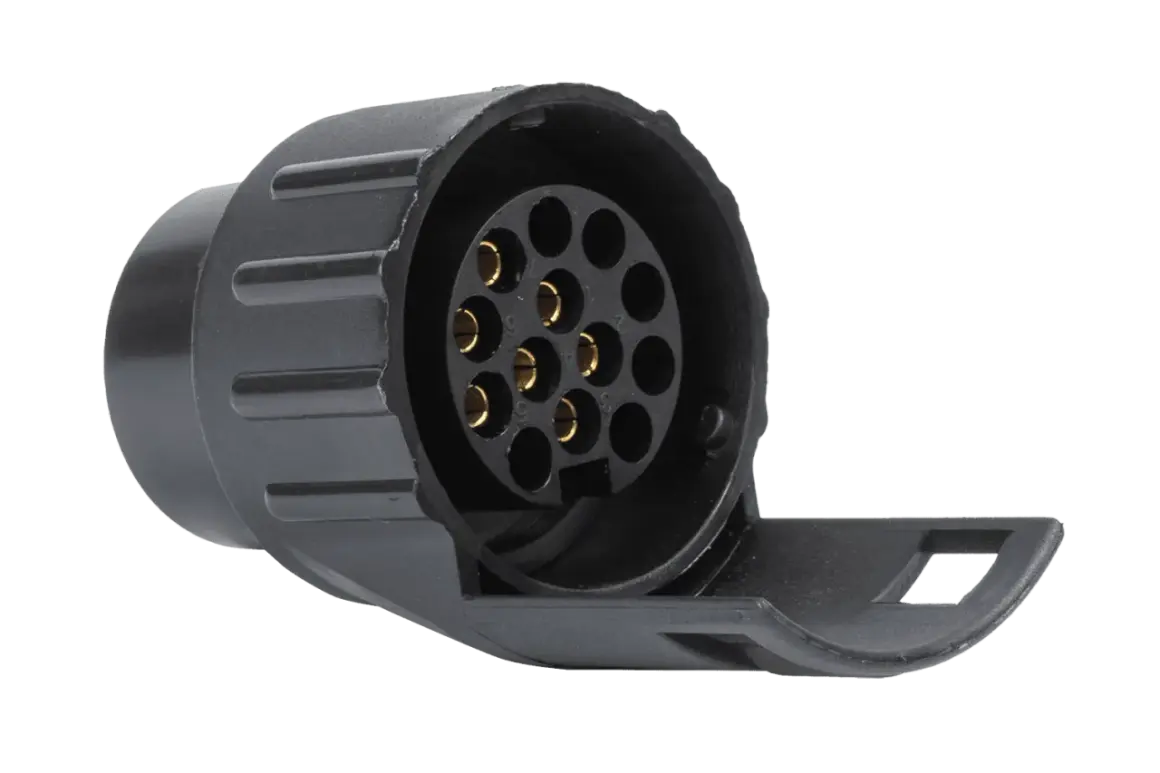

Traktuję taki adapter jak prosty mostek, nie jak rozbudowany moduł. Jego zadanie jest jedno: przenieść podstawowe sygnały oświetlenia z 13-pinowego gniazda auta do 7-pinowej wtyczki przyczepy. Nie zamienia instalacji w „pełne 13 pinów”, nie dodaje elektroniki i nie rozwiązuje problemów, których w instalacji po prostu nie ma.
To ważne zwłaszcza w caravaningu. Przyczepa kempingowa często potrzebuje czegoś więcej niż tylko świateł pozycyjnych, stopu i kierunkowskazów. Gdy w grę wchodzi lodówka, akumulator pokładowy albo zasilanie po zapłonie, zwykła przejściówka 13/7 przestaje być rozwiązaniem docelowym, a staje się tylko kompromisem na krótszą trasę lub awaryjny wyjazd.
W standardach ISO 11446 i ISO 1724 różnica jest bardzo czytelna: 13-pin daje miejsce na dodatkowe funkcje, a 7-pin ogranicza się do oświetlenia podstawowego. W praktyce właśnie od tego zaczyna się większość nieporozumień, bo użytkownik oczekuje od adaptera więcej, niż ten fizycznie może zrobić.
Schemat połączeń pin po pinie
Poniższy układ dotyczy najpopularniejszego zestawu: 13-pinowego gniazda w aucie i klasycznej 7-pinowej wtyczki przyczepy zgodnej z ISO 1724 Type N. Zawsze patrzę tu na numerację styków, a nie tylko na kolor izolacji, bo przy brudnej lub starej instalacji kolory potrafią wprowadzić w błąd.
| 13-pin w aucie | 7-pin przyczepy | Funkcja | Co to oznacza w praktyce |
|---|---|---|---|
| 1 | 1 | Kierunkowskaz lewy | Podstawowe światło kierunku, zawsze sprawdzane jako pierwsze |
| 2 | 2 | Przeciwmgielne tylne | Ważne przy gorszej widoczności, zwłaszcza na trasie |
| 3 | 3 | Masa wspólna | To najczęstszy punkt awarii, gdy światła świecą słabo albo wybiórczo |
| 4 | 4 | Kierunkowskaz prawy | Druga strona podstawowego sygnału kierunku |
| 5 | 5 | Pozycyjne prawe i tablica | Obsługuje tył przyczepy po prawej stronie |
| 6 | 6 | Światła stop | Najprostszy test po podłączeniu zestawu |
| 7 | 7 | Pozycyjne lewe i tablica | Uzupełnia zestaw świateł tylnych |
Ważne: w adapterze 13/7 nie wykorzystuje się styków 8-13. To oznacza, że światło cofania, stały plus, zasilanie po zapłonie i osobne masy dla tych obwodów po prostu nie przechodzą do 7-pinowej wtyczki.
- 8 - światło cofania
- 9 - stały plus
- 10 - plus po zapłonie
- 11 - masa dla 10
- 12 - rezerwa
- 13 - masa dla 9
Jeżeli po obejrzeniu tabeli masz wrażenie, że to „tylko siedem przewodów”, to dokładnie tak jest. I właśnie dlatego adapter sprawdza się przy prostych przyczepach, ale nie przy pełnym zestawie caravaningowym, który ma pracować jak mały dom na kołach.
Co przenosi, a czego nie przenosi
W przyczepie kempingowej różnica między „działa” a „działa naprawdę dobrze” jest większa, niż się wydaje. Adapter 13/7 obsłuży obowiązkowe światła, ale nie zapewni funkcji dodatkowych, które w caravaningu robią największą różnicę podczas jazdy i postoju.
| Funkcja | Czy działa przez adapter | Dlaczego to istotne w przyczepie kempingowej |
|---|---|---|
| Pozycyjne, stop, kierunkowskazy, przeciwmgielne | Tak | To absolutne minimum do legalnej i bezpiecznej jazdy |
| Światło cofania | Nie | Przy manewrach na kempingu i na ciasnym placu robi realną różnicę |
| Stały plus | Nie | Bez niego nie ma komfortowego zasilania części wyposażenia |
| Zasilanie po zapłonie | Nie | To ono bywa używane do ładowania lub zasilania podczas jazdy |
| Ładowanie akumulatora w przyczepie | Nie | Przejściówka nie zastąpi pełnej instalacji 13-pin |
| Praca lodówki w trasie | Zwykle nie | To jeden z najczęstszych powodów, dla których kierowcy przechodzą na 13 pin |
Jeśli przyczepa ma tylko podstawowe oświetlenie, adapter wystarczy. Jeśli jednak mówimy o klasycznej budce kempingowej, w której liczy się lodówka, akumulator i pełna funkcjonalność na postoju, to 7-pin jest po prostu za wąski. Z mojego doświadczenia właśnie tu zaczyna się największe rozczarowanie, bo użytkownik kupuje przejściówkę, a oczekuje pełnej integracji zestawu.
Jak podłączyć i sprawdzić zestaw w praktyce
Podłączenie jest proste, ale warto zrobić je metodycznie. Wystarczy chwila nieuwagi, żeby uznać sprawny adapter za uszkodzony, kiedy problem leży w zabrudzonej masie albo wtyczce niedociśniętej do końca.
- Wyłącz zapłon i upewnij się, że gniazdo haka jest suche oraz czyste.
- Sprawdź, czy masz standardową 7-pinową wtyczkę Type N, a nie inny wariant 7-pin.
- Wsuń adapter do 13-pinowego gniazda auta do końca i zablokuj go, jeśli konstrukcja tego wymaga.
- Podłącz wtyczkę 7-pin przyczepy do adaptera, bez wyginania kabla pod ostrym kątem.
- Sprawdź po kolei kierunkowskazy, pozycyjne, stop i przeciwmgielne.
- Jeśli jedna strona świeci słabo, zacznij od pinu masowego i stanu styków, dopiero potem szukaj problemu głębiej.
Do szybkiego testu naprawdę wystarcza druga osoba albo prosty tester 7/13 pin. W praktyce oszczędza to czas, bo od razu widzisz, czy problem dotyczy konkretnego obwodu, czy całego połączenia. W autach z kontrolą żarówek i modułem haka dochodzi jeszcze jedna rzecz: sam adapter nie naprawi błędów kodowania ani nie zastąpi brakującego modułu sterującego.
Najczęstsze błędy przy przyczepach kempingowych
Przy caravaningu błędy powtarzają się zaskakująco często, a większość z nich nie ma nic wspólnego z samą przejściówką. Najczęściej winne są warunki eksploatacji: wilgoć, sól, długie postoje i szybkie podłączanie „na wyjazd”, bez kontroli styków.
- Mylenie zwykłego 7-pin ISO 1724 Type N z białą wtyczką Type S, która ma inny układ styków.
- Zakładanie, że adapter uruchomi lodówkę, ładowanie akumulatora albo światło cofania.
- Pomijanie czyszczenia styków po sezonie i po zimowych wyjazdach.
- Podłączanie przejściówki pod naprężeniem, przez co wtyczka nie siedzi pewnie w gnieździe.
- Ignorowanie słabej masy, choć to właśnie ona najczęściej daje objawy „działa połowicznie”.
- Oczekiwanie, że adapter naprawi błędy instalacji samochodu, gdy winny jest moduł haka albo bezpiecznik.
Przyczepa kempingowa jest bardziej wrażliwa na jakość połączenia niż mała laweta. Jeśli jeden styk zacznie korodować, problem pojawia się nie tylko w świetle pozycyjnym, ale też w testach modułu i w pracy dodatkowych funkcji. Dlatego po sezonie warto nie tylko odpiąć adapter, ale też obejrzeć złącza i zabezpieczyć je środkiem do styków, a nie przypadkowym smarem.
Kiedy warto zrezygnować z adaptera i przejść na pełne 13 pin
Jeżeli przyczepa służy Ci sporadycznie, przejściówka 13/7 jest rozsądnym i tanim rozwiązaniem. Jeśli jednak wyjeżdżasz z nią regularnie, szczególnie w układzie caravaningowym, pełne 13 pin zaczyna wygrywać nie teorią, tylko wygodą i mniejszą liczbą problemów.
- Gdy chcesz zasilać lodówkę w trasie.
- Gdy potrzebujesz ładowania akumulatora pokładowego.
- Gdy zależy Ci na światle cofania przy manewrach.
- Gdy nie chcesz wozić kolejnego elementu, który może się poluzować, zamoczyć albo zabrudzić.
- Gdy zestaw ma być gotowy do dłuższych wyjazdów bez improwizacji.
W caravaningu przejściówka dobrze sprawdza się jako plan B, ale pełna instalacja 13-pin daje więcej spokoju na co dzień. Jeśli przyczepa ma pracować przez cały sezon, a nie tylko na krótkich dojazdach, lepiej potraktować adapter jako rozwiązanie pomocnicze, a nie docelowe. To właśnie ta różnica najczęściej decyduje o tym, czy wyjazd zaczyna się od spokoju, czy od nerwowego szukania usterki na parkingu.
