Gniazdo 7 pin to podstawowe złącze przyczepy, które odpowiada za światła potrzebne do legalnej i bezpiecznej jazdy. W tym artykule rozpisuję praktyczny opis gniazda 7 pin: funkcję każdego styku, najczęstsze kolory przewodów, sposób odczytania schematu i różnice względem instalacji 13-pinowej w przyczepach kempingowych. To materiał dla kogoś, kto chce podłączyć przyczepę bez zgadywania i bez typowych pomyłek przy montażu.
Najważniejsze informacje w skrócie
- 7 pin obsługuje tylko podstawowe światła: kierunkowskazy, pozycje, stop, przeciwmgielne i masę.
- Nie ma tu obwodu światła cofania ani zasilania pomocniczego, więc do większości przyczep kempingowych 7 pin jest rozwiązaniem ograniczonym.
- Standardowy układ w Europie to ISO 1724, czyli 12N.
- Kolory przewodów są pomocne, ale nie wolno polegać wyłącznie na kolorze, bo wiązki bywają różnie wykonane.
- Najczęstszy błąd to odczyt schematu od złej strony gniazda.
- Jeśli holujesz przyczepę kempingową z lodówką, akumulatorem lub innym odbiornikiem, zwykle lepszy będzie 13 pin.
Jak działa gniazdo 7 pin i kiedy ma sens
W praktyce 7-pinowe złącze sprawdza się tam, gdzie przyczepa potrzebuje wyłącznie oświetlenia drogowego. To rozwiązanie dobrze pasuje do lekkich przyczepek towarowych, małych lawet i bagażników rowerowych z lampami. W caravaningu ma ono jednak wyraźną granicę: jeśli przyczepa kempingowa ma działać nie tylko na światłach zewnętrznych, ale też zasilać wyposażenie, 7 pin szybko okazuje się zbyt ubogie.
- Ma sens, gdy potrzebujesz lewego i prawego kierunkowskazu, pozycyjnych, stopu oraz przeciwmgielnego.
- Nie wystarcza, gdy w grę wchodzi światło cofania, lodówka, ładowanie akumulatora lub inne odbiorniki 12 V.
- Najlepiej sprawdza się w prostych zestawach, gdzie liczy się tylko sygnał świetlny i niezawodny styk.
Jeżeli patrzysz na przyczepę kempingową, a nie tylko na prostą przyczepkę, już na tym etapie warto myśleć o instalacji 13-pinowej. Żeby dobrze odczytać różnicę, trzeba najpierw spojrzeć na sam układ styków.

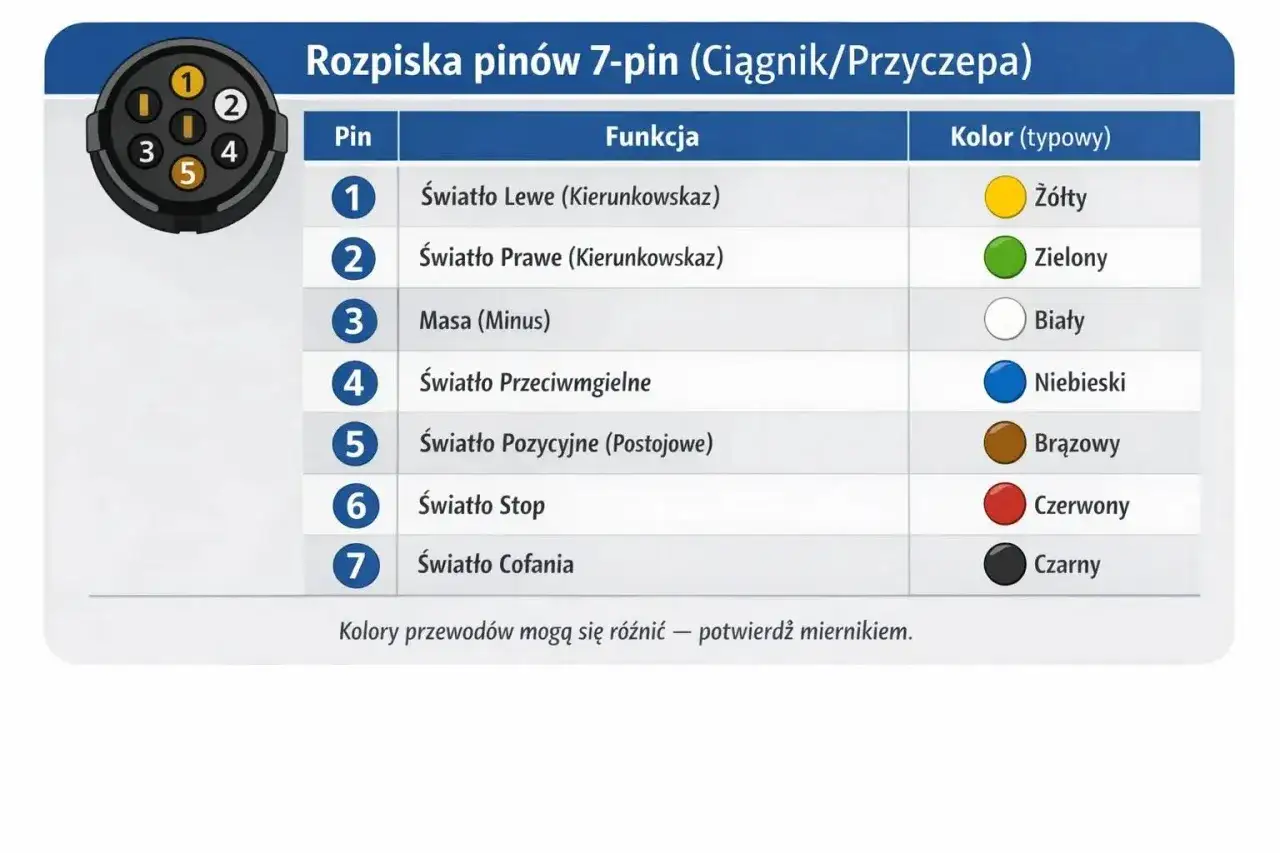

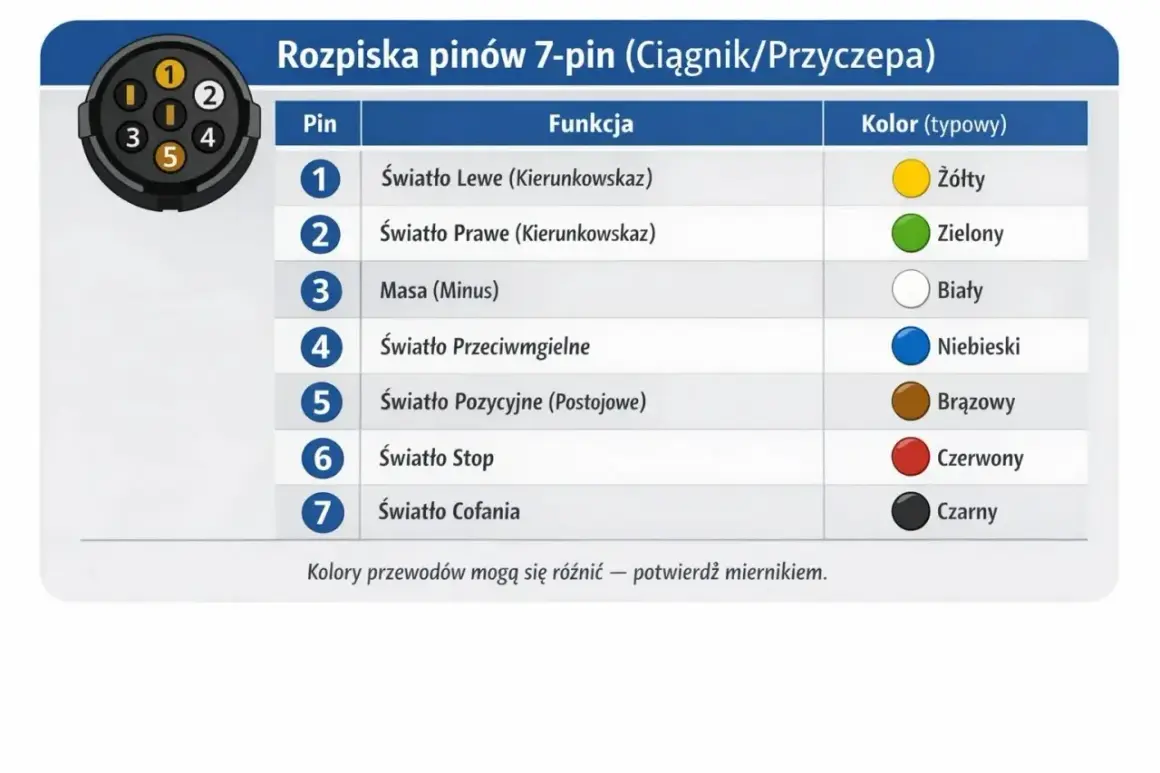

Schemat pinów i kolory przewodów w standardzie 12N
Poniżej pokazuję klasyczny układ dla gniazda 7-pinowego w wersji 12N. Zawsze zaznaczam jedną rzecz: schemat podaje się zwykle od strony czoła gniazda, a nie od strony zacisków. Jeśli oglądasz element od tyłu, układ będzie wyglądał jak lustrzane odbicie. Jak przypomina Budujemy Dom, właśnie ten błąd najczęściej myli osoby podłączające instalację po raz pierwszy.
| Pin | Funkcja | Najczęstszy kolor | Co zasila |
|---|---|---|---|
| 1 | Lewy kierunkowskaz | Żółty | Sygnał skrętu w lewo |
| 2 | Tylne światło przeciwmgielne | Niebieski | Lampa przeciwmgielna przyczepy |
| 3 | Masa | Biały | Wspólny powrót prądu dla całej instalacji |
| 4 | Prawy kierunkowskaz | Zielony | Sygnał skrętu w prawo |
| 5 | Prawe światło pozycyjne tylne | Brązowy | Tylną pozycję po prawej stronie |
| 6 | Światło stop | Czerwony | Hamowanie i sygnał stopu |
| 7 | Lewe światło pozycyjne tylne | Czarny | Tylną pozycję po lewej stronie |
Warto pamiętać, że kolory przewodów są tylko wskazówką. W gotowych wiązkach zdarzają się odstępstwa, dlatego ja zawsze traktuję barwę jako podpowiedź, a funkcję potwierdzam miernikiem. To szczególnie ważne przy starszych przyczepach, gdzie instalacja mogła być naprawiana kilka razy i ktoś po drodze zmienił oznaczenia. Z samego schematu wynika jeszcze jedna ważna rzecz: pin 3 w środku to masa, a bez dobrej masy cała reszta zaczyna działać niepewnie.
Jak podłączyć gniazdo bez pomyłek
Ja zawsze zaczynam od prostego założenia: jeśli nie wiem, od której strony patrzę na gniazdo, to najpierw to sprawdzam, a dopiero potem przykręcam przewody. To oszczędza czas i nerwy. Sama kolejność prac nie jest skomplikowana, ale wymaga dokładności.
- Ustal, czy schemat pokazuje widok od frontu gniazda, czy od strony zacisków.
- Oznacz przewody, zanim cokolwiek odepniesz. Kolor może pomóc, ale nie zastąpi pomiaru.
- Podłącz przewody do właściwych zacisków zgodnie z funkcją pinu, nie tylko kolorem izolacji.
- Dokręć połączenia pewnie, ale bez zgniatania żył.
- Ułóż przewody tak, aby nie były napięte, zagięte pod ostrym kątem ani przyciśnięte przez obudowę.
- Sprawdź każdy obwód osobno po zamknięciu gniazda.
Do testu najlepiej użyć testera instalacji przyczepy, ale zwykła kontrola na podpiętej przyczepie też wystarczy, jeśli robisz ją metodycznie. Z mojej praktyki wynika, że masę warto sprawdzić jako pierwszą, bo słabe połączenie na pinie 3 potrafi symulować kilka różnych awarii naraz. Jeśli wszystko działa na postoju, a po ruszeniu zaczyna przerywać, problem zwykle siedzi w kablu, mocowaniu albo utlenionym styku.
Najczęstsze błędy i objawy, które od razu zdradzają problem
Tu najczęściej nie chodzi o samą lampę w przyczepie, tylko o detal w podłączeniu. W instalacjach 7-pinowych drobna pomyłka potrafi wyglądać jak duża awaria, dlatego warto czytać objawy po kolei, a nie zgadywać na ślepo.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić w pierwszej kolejności |
|---|---|---|
| Lewy kierunkowskaz świeci nie tam, gdzie trzeba | Zamienione piny 1 i 4 | Odczyt schematu i kolejność przewodów |
| Światła przygasają albo mrugają razem | Słaba masa na pinie 3 | Styk masowy, korozję, dokręcenie zacisku |
| Nie działa tylko jedna pozycja | Uszkodzony przewód albo luźny styk na pinie 5 lub 7 | Przewód i zacisk konkretnej strony |
| Przeciwmgielne nie reaguje | Błąd na pinie 2 albo brak obsługi w samochodzie | Pin 2, moduł haka, bezpiecznik, test lampy |
| Wszystko działa tylko chwilę | Przewód jest zgnieciony, przetarty albo wtyk siedzi luźno | Miejsca zgięć, obudowę gniazda i mocowanie |
Najgorszy błąd to przekonanie, że „jakoś będzie”, bo przy podłączeniu przyczepy taka improwizacja szybko wychodzi w trasie. W praktyce najwięcej szkód robią trzy rzeczy: źle odczytany schemat, słaba masa i założenie, że kolor przewodu zawsze mówi prawdę. Gdy już to uporządkujesz, zostaje pytanie ważniejsze dla caravaningu niż sam montaż.
7 pin a przyczepa kempingowa
W przyczepie kempingowej różnica między 7 a 13 pinami jest odczuwalna od razu. 7 pin obsługuje wyłącznie podstawowe światła, a 13 pin daje jeszcze obwód cofania, stałe zasilanie i możliwość ładowania. To dlatego w nowoczesnym caravaningu 13 pin jest po prostu rozwiązaniem pełniejszym.
| Cecha | 7 pin | 13 pin |
|---|---|---|
| Podstawowe światła drogowe | Tak | Tak |
| Światło cofania | Nie | Tak |
| Zasilanie lodówki w trasie | Nie | Tak |
| Ładowanie akumulatora pomocniczego | Nie | Tak |
| Odporność na wilgoć i zabrudzenia | Średnia | Zwykle lepsza |
| Najczęstsze zastosowanie | Przyczepki, lawety, proste zestawy | Przyczepy kempingowe i nowocześniejsze zestawy |
Właśnie tutaj warto uważać na przejściówki. Adapter 7-13 zmienia kształt złącza, ale nie tworzy nowych obwodów. Jeśli nie ma światła cofania albo zasilania pomocniczego w samej instalacji, adapter tego nie doda. To ważne, bo wiele osób liczy, że jedną przejściówką uruchomi lodówkę, ładowanie i pełną funkcjonalność przyczepy. Tak to nie działa. Jeśli holujesz kemping regularnie, pełne 13 pin zwykle daje po prostu mniej kompromisów i mniej kłopotów w deszczu, błocie i podczas częstego przepinania.
Co sprawdzam przed wyjazdem, gdy podłączasz przyczepę na 7 pin
Przed startem robię krótki, ale konsekwentny przegląd. To zajmuje kilka minut, a potrafi oszczędzić godzinę szukania usterki na poboczu. W przypadku gniazda 7-pinowego najważniejsze są rzeczy banalne, ale właśnie one najczęściej zawodzą.
- Czy styki są czyste i niezaśniedziałe.
- Czy klapka gniazda domyka się prawidłowo.
- Czy przewody nie są napięte po skręcie zestawu.
- Czy działają oba kierunkowskazy, pozycje, stop i przeciwmgielne.
- Czy masa nie powoduje przygasania albo „choinki” ze świateł.
Jeżeli po takim sprawdzeniu cokolwiek nadal zachowuje się nielogicznie, nie traktuję tego jako drobiazgu. W instalacji przyczepy mały błąd potrafi uruchomić cały łańcuch problemów, a najczęściej winny jest jeden styk, nie cała lampa. Dlatego przy wyjeździe wolę zaufać pomiarowi i prostemu testowi niż „wydaje mi się, że działa”.
