W przyczepie kempingowej 13-pinowe złącze nie jest dodatkiem, tylko podstawą sensownej instalacji elektrycznej. Ten tekst porządkuje schemat wtyczki przyczepy 13 pin, pokazuje funkcję każdego styku i wyjaśnia, jak uniknąć typowych błędów przy montażu, diagnostyce i użytkowaniu na trasie. Jeśli chcesz podłączyć światła, cofanie, lodówkę albo zasilanie stałe bez zgadywania, jesteś we właściwym miejscu.
Najważniejsze rzeczy, które trzeba wiedzieć o 13-pinowym złączu
- 13 pin obsługuje oświetlenie i dodatkowe zasilanie, więc w przyczepie kempingowej sprawdza się lepiej niż prosty układ 7-pin.
- Najważniejsze obwody to światła, cofanie, stały plus 12 V, plus po zapłonie oraz osobne masy.
- Kolory przewodów są typowe, ale nie wolno opierać się wyłącznie na kolorze - liczy się funkcja pinu.
- Do caravanów 7-pin zwykle jest za mało, bo nie daje zasilania lodówki ani akumulatora w trasie.
- Najczęstsze błędy to odwrócenie strony gniazda, słaba masa, zbyt cienki przewód na zasilaniu i brak testu miernikiem.
Jak czytać 13-pinowe złącze w przyczepie kempingowej
W praktyce patrzę na to złącze jak na rozbudowaną wersję zwykłej instalacji oświetleniowej. Standard ISO 11446 porządkuje nie tylko światła kierunkowe, stop i pozycje, ale też obwody, które w przyczepie kempingowej robią realną różnicę: cofanie, stałe zasilanie i zasilanie po stacyjce. Jak podaje Erich JAEGER, obecna wersja standardu to ISO 11446:2012, czyli nadal aktualny punkt odniesienia dla 13-pinowych systemów 12 V.
Najważniejsza zasada jest prosta: nie czytam instalacji wyłącznie po kolorach przewodów. Kolory są pomocne, ale w uniwersalnych wiązkach bywa różnie. Zawsze sprawdzam funkcję pinu, stronę patrzenia na gniazdo oraz to, czy producent wiązki nie zastosował własnego oznaczenia. To właśnie na tym etapie najczęściej pojawiają się pomyłki, które potem wyglądają jak „awaria przyczepy”, choć problem siedzi tylko w złym podłączeniu.
W caravaningu 13 pin ma jeszcze jedną przewagę: daje przestrzeń na instalację bardziej zbliżoną do tego, czego oczekuje nowoczesna przyczepa kempingowa. Lodówka, ładowanie akumulatora, światło cofania i stabilna masa wymagają czegoś więcej niż sam zestaw lamp. I właśnie dlatego ten standard tak dobrze pasuje do podróży na czterech kołach.

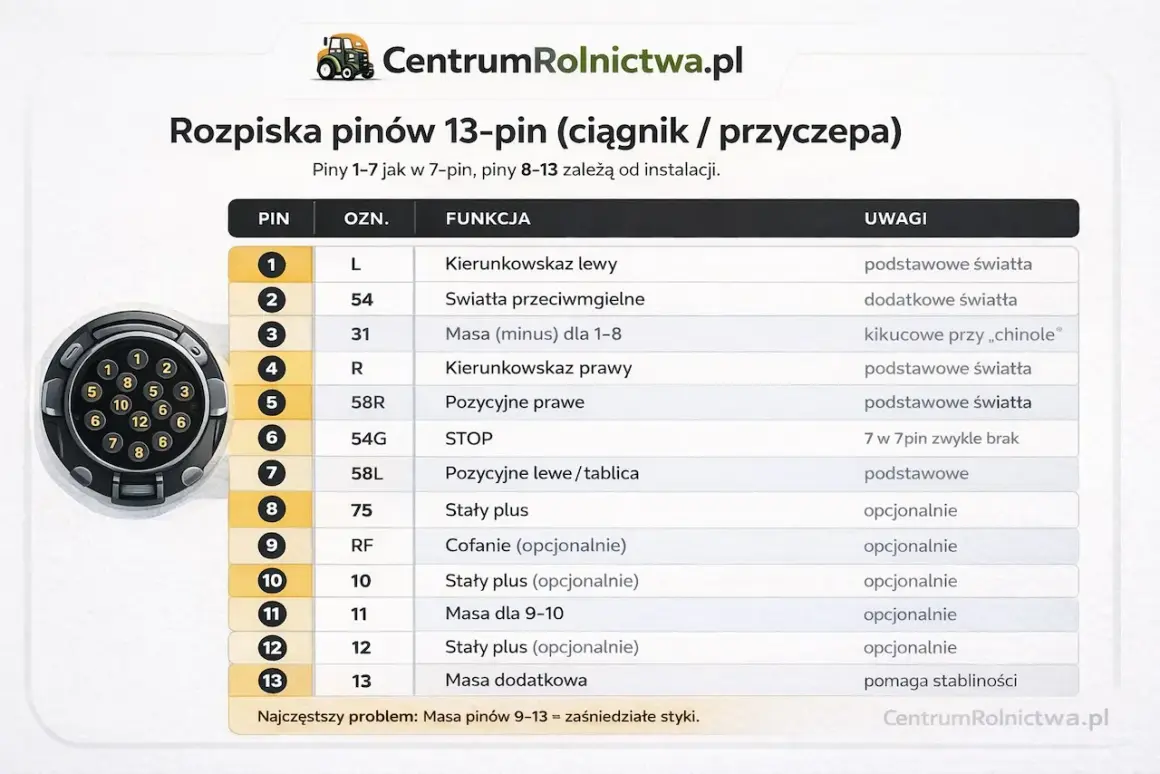

Rozpiska pinów w standardzie ISO 11446
Poniżej rozpisuję standardowy układ dla 13-pinowego złącza. To właśnie ten schemat warto mieć pod ręką, gdy naprawiasz wtyczkę, sprawdzasz gniazdo w aucie albo szukasz błędu w przyczepie. Widzisz tu układ zgodny z ISO 11446, czyli wersję, na której opiera się większość współczesnych instalacji caravanowych.
| Pin | Funkcja | Typowy kolor | Praktyczna uwaga |
|---|---|---|---|
| 1 | Lewy kierunkowskaz | Żółty | Sygnalizacja kierunku, sprawdzana jako jedna z pierwszych. |
| 2 | Tylne światło przeciwmgielne | Niebieski | W starszych opisach bywa mylone z zasilaniem pomocniczym, ale w ISO 11446 to przeciwmgielne. |
| 3 | Wspólna masa dla pinów 1-8 | Biały | To jeden z najważniejszych przewodów w całej instalacji. |
| 4 | Prawy kierunkowskaz | Zielony | Jeśli nie działa, problem często leży w masie lub w samym styku. |
| 5 | Prawe światła pozycyjne i tablica rejestracyjna | Brązowy | Przydatne przy dłuższych przyczepach i kamperowych zabudowach. |
| 6 | Światła stopu | Czerwony | Brak reakcji tutaj od razu pokazuje problem z przewodem albo czujnikiem hamulca. |
| 7 | Lewe światła pozycyjne i tablica rejestracyjna | Czarny | Powinno świecić razem z pinem 5 przy włączonych światłach pozycyjnych. |
| 8 | Światło cofania | Różowy | Właśnie ten pin odróżnia 13-pin od prostszego układu 7-pin. |
| 9 | Stałe zasilanie 12 V | Pomarańczowy | Używane np. do zasilania wybranych odbiorników w przyczepie. |
| 10 | Zasilanie po zapłonie | Szary | Przydaje się do lodówki lub ładowania, ale tylko tam, gdzie instalacja jest do tego przygotowana. |
| 11 | Masa dla pinu 10 | Biało-czarny | To osobny powrót dla obwodu sterowanego zapłonem. |
| 12 | Zarezerwowany | Brak | Nie przypisuje się tu standardowej funkcji. |
| 13 | Masa dla pinu 9 | Biało-czerwony | Powinna być traktowana oddzielnie od masy oświetlenia, jeśli instalacja ma pracować pewnie. |
Warto zapamiętać też przekroje przewodów, bo to często pomijany szczegół. Dla obwodów oświetleniowych stosuje się zwykle 1,5 mm², a dla zasilania i mas dla pinów 9, 10, 11, 13 - 2,5 mm². Przy dłuższych odcinkach i przyczepach kempingowych robi to realną różnicę, zwłaszcza gdy w grę wchodzi lodówka albo ładowanie akumulatora podczas jazdy.
Jeśli chcesz, żeby instalacja nie sprawiała niespodzianek w trasie, kolejnym krokiem jest porównanie tego układu z prostszym 7-pinem i sprawdzenie, kiedy naprawdę warto wybrać 13 pin.
Czym 13 pin różni się od 7 pin w praktyce caravaningowej
Różnica nie sprowadza się tylko do liczby styków. W przyczepie kempingowej 7-pin daje zwykle podstawowe oświetlenie, natomiast 13-pin otwiera drogę do funkcji, które w trasie są po prostu wygodniejsze i bardziej użyteczne. Dla mnie najważniejsze są trzy rzeczy: cofanie, stałe zasilanie i osobny obwód po zapłonie.
| Cecha | 7 pin | 13 pin |
|---|---|---|
| Światła podstawowe | Tak | Tak |
| Światło cofania | Nie | Tak |
| Stałe zasilanie 12 V | Nie | Tak |
| Zasilanie po zapłonie | Nie | Tak |
| Zasilanie lodówki lub ładowania w trasie | Zwykle nie | Tak, jeśli instalacja jest do tego przygotowana |
| Przyczepa kempingowa | Najczęściej za mało | Standardowy wybór |
W praktyce 7-pin wystarcza do prostej przyczepki z samymi lampami, ale przy caravanie szybko pojawiają się ograniczenia. Nie podłączysz pełnego zestawu funkcji, a adapter nie stworzy brakujących obwodów z niczego. To ważne: adapter zmienia tylko sposób wpięcia, nie dodaje prądu tam, gdzie instalacja go nie przewidziała.
Jeżeli holujesz przyczepę kempingową na dłuższe trasy, 13-pin jest po prostu rozsądniejszy. Mniej kombinowania, mniej przejściówek i większa szansa, że lodówka, cofanie i dodatkowe zasilanie będą działały dokładnie tak, jak powinny. A skoro różnice są już jasne, można przejść do samego podłączania.
Jak podłączyć instalację bez typowych błędów
Najpierw odłączam zasilanie i dopiero potem biorę się za przewody. To banalne, ale właśnie pomijanie tego kroku kończy się później dziwnymi zwarciami, przepalonym bezpiecznikiem albo uszkodzonym stykiem. W przyczepach kempingowych robię jeszcze jedną rzecz od razu: sprawdzam, czy mam właściwe przekroje przewodów i czy masa jest poprowadzona sensownie, a nie „byle gdzie”.
- Sprawdź, czy pracujesz na standardzie ISO 11446, a nie na uproszczonym opisie z ogłoszenia albo sklepu.
- Odsłoń przewody tylko na tyle, ile trzeba, i nie zostawiaj długich, luźnych końcówek.
- Podłącz masę osobno dla toru oświetlenia oraz dla obwodów zasilających, jeśli instalacja tego wymaga.
- Do pinów 9 i 10 stosuj przewody, które wytrzymają spadek napięcia na dłuższym kablu.
- Nie opieraj się wyłącznie na zaciskach śrubowych, jeśli masz możliwość użycia porządnych konektorów lub końcówek zaciskanych.
- Po złożeniu odciąż kabel mechanicznie, żeby ruch przyczepy nie wyrywał połączeń.
Największy błąd, jaki widzę przy pierwszym montażu, to mieszanie strony wtyczki i gniazda. Numeracja potrafi wyglądać podobnie, ale patrzysz na element od innej strony, więc łatwo odwrócić układ lustrzanie. Jeśli po montażu lewy kierunkowskaz nagle zachowuje się jak prawy, nie szukam od razu „awarii elektroniki” - najpierw sprawdzam orientację pinów.
Drugi klasyk to zbyt cienki przewód na zasilaniu lodówki albo akumulatora. Wtedy instalacja niby działa, ale napięcie siada, lodówka słabiej chłodzi, a styki grzeją się bardziej niż powinny. Właśnie dlatego w caravanie nie warto traktować złącza jako miejsca, gdzie „jakoś się połączy” wszystko jednym schematem.
Na tym etapie dobrze jest już wiedzieć, co ma być gdzie podłączone. Kolejny krok to szybka diagnostyka miernikiem, która oszczędza dużo czasu po pierwszym uruchomieniu.
Jak sprawdzić złącze miernikiem po montażu
Do testu wystarcza zwykły multimetr albo 12-woltowa lampka kontrolna. Ja zwykle zaczynam od obwodów, które dają najprostszy sygnał: kierunkowskazy, stop i pozycje. Dopiero potem przechodzę do cofania i zasilania stałego, bo tam łatwiej o pomyłkę przy pomiarze.
| Co sprawdzam | Gdzie przykładam pomiar | Czego oczekuję |
|---|---|---|
| Lewy kierunkowskaz | Pin 1 względem pinu 3 | Pulsujące napięcie 12 V |
| Prawy kierunkowskaz | Pin 4 względem pinu 3 | Pulsujące napięcie 12 V |
| Światła stopu | Pin 6 względem pinu 3 | Stałe 12 V po wciśnięciu hamulca |
| Światło cofania | Pin 8 względem pinu 3 | 12 V po wrzuceniu biegu wstecznego |
| Stałe zasilanie | Pin 9 względem pinu 13 | Około 12 V, a przy pracującym silniku często 13,5-14,7 V |
| Zasilanie po zapłonie | Pin 10 względem pinu 11 | Napięcie pojawia się tylko przy włączonym zapłonie |
| Przeciwmgielne | Pin 2 względem pinu 3 | 12 V po włączeniu tylnego przeciwmgielnego |
Jeśli napięcie pojawia się, ale światło nadal nie działa, bardzo często winna jest masa. To w przyczepach kempingowych wraca jak bumerang: styk wygląda dobrze, a jednak pod obciążeniem wszystko siada. Wtedy sprawdzam najpierw pin 3 i pin 13, później samo gniazdo, a dopiero na końcu lampę.
W nowych autach dochodzi jeszcze elektronika pojazdu. Po podłączeniu przyczepy potrafią zmienić działanie czujniki parkowania, przeciwmgielne albo komunikaty na desce rozdzielczej. To nie musi oznaczać błędu instalacji - czasem to normalna reakcja modułu haka. Gdy jednak objawy są chaotyczne, wracam do podstaw: zasilanie, masa, numeracja pinów i stan styków.
Po takim teście zostaje już tylko dopilnować rzeczy, które chronią instalację przez cały sezon, a nie tylko w dniu montażu.
Co warto dopilnować przed wyjazdem z przyczepą
W caravaningu najbardziej opłaca się profilaktyka. Wtyczka nie powinna leżeć na ziemi, gniazdo w aucie powinno mieć zaślepkę, a styki raz lub dwa razy w roku warto oczyścić i zabezpieczyć środkiem do styków lub sprayem silikonowym. To drobna czynność, ale potrafi odsunąć w czasie większość problemów z korozją i utlenianiem.
- Sprawdź zatrzask, uszczelkę i stan obudowy przed każdym dłuższym wyjazdem.
- Nie zostawiaj wtyczki na mokrym gruncie ani pod kołem zapasowym dyszla.
- Jeśli styki są matowe, najpierw je oczyść, a dopiero potem zabezpiecz.
- Miej pod ręką zapasowe żarówki i podstawowy miernik 12 V.
- Adapter traktuj jako awaryjne rozwiązanie, nie jako stały zamiennik pełnej instalacji.
- Jeśli zasilasz lodówkę albo akumulator pokładowy, sprawdź spadek napięcia na dłuższym kablu.
Gdy instalacja ma już działać z konkretną przyczepą kempingową, ja dodatkowo sprawdzam, czy auto i wiązka są ze sobą zgodne. W starszych pojazdach problemem bywa sama wiązka, w nowszych - moduł haka, kodowanie albo zabezpieczenia elektroniki. Jeśli po podłączeniu caravan dalej zachowuje się losowo, to zwykle nie jest moment na zgadywanie, tylko na spokojny pomiar i ewentualnie pomoc elektryka samochodowego.
Najlepiej działa prosta zasada: 13 pin ma dać nie tylko światło, ale też pewne zasilanie tam, gdzie przyczepa kempingowa naprawdę tego potrzebuje. Jeśli od początku trzymasz się standardu ISO 11446, pilnujesz masy i testujesz każdy obwód miernikiem, instalacja odwdzięczy się spokojną trasą i mniejszą liczbą niespodzianek na postoju.
