W instalacji holowniczej najłatwiej pomylić podstawowe światła z zasilaniem użytkowym, a to właśnie od tej różnicy zależy, czy przyczepa będzie działała bez problemów w trasie. W tym tekście rozkładam na części schemat gniazda przyczepy, pokazuję różnice między złączem 7- i 13-pinowym oraz wyjaśniam, co naprawdę działa w przyczepie kempingowej. Dorzucam też praktyczne uwagi o adapterach, kolorach przewodów i najczęstszych błędach, które w caravaningu kończą się najczęściej niedziałającą lodówką albo pustym akumulatorem.
Najkrócej: do przyczepy kempingowej prawie zawsze wygrywa 13 pin
- 7 pin obsługuje podstawowe światła, więc wystarcza do prostych przyczep i lawet.
- 13 pin dodaje światło cofania oraz zasilanie stałe i po zapłonie, czyli to, czego potrzebuje caravan.
- Przyczepa kempingowa z lodówką 12 V albo akumulatorem pokładowym zwykle wymaga 13 pin.
- Adapter 13→7 rozwiązuje tylko temat świateł, nie zasila lodówki ani ładowania.
- Kolory przewodów bywają pomocne, ale miernik i test lamp są pewniejsze niż sama kolorystyka.
Ja w takich instalacjach zawsze zaczynam od jednej rzeczy: nie od zgadywania, tylko od orientacji rysunku. W tabelach poniżej podaję standardowy układ od strony gniazda, bo właśnie tu najczęściej pojawia się pomyłka przy montażu i sprawdzaniu przewodów.
Masa to po prostu wspólny powrót prądu, a stały plus oznacza napięcie dostępne także po zgaszeniu auta. To rozróżnienie brzmi banalnie, ale w caravaningu decyduje o tym, czy sprzęt działa tylko na światłach, czy także wewnątrz przyczepy.
Kiedy te pojęcia są już jasne, różnica między 7 a 13 pinami przestaje być abstrakcyjna i od razu widać, dlaczego w przyczepach kempingowych wybór złącza ma tak duże znaczenie.

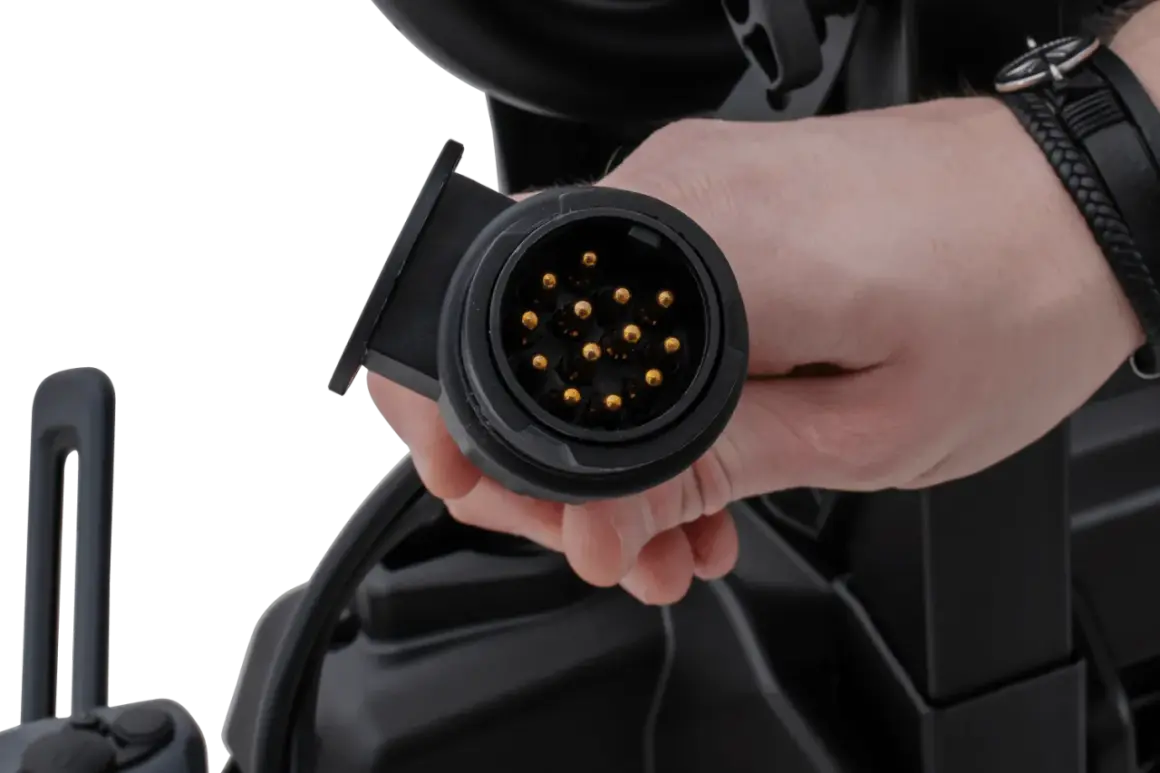

Dlaczego 7 pin i 13 pin to nie to samo
W standardzie 7-pinowym obowiązuje ISO 1724, a w 13-pinowym ISO 11446. Na papierze oba rozwiązania służą do podłączenia przyczepy do auta, ale w praktyce 7 pin kończy się na podstawowych światłach, a 13 pin otwiera drogę do światła cofania oraz zasilania stałego i po zapłonie. Dla przyczepy kempingowej to różnica między „da się holować” a „da się komfortowo używać”.
| Cecha | 7 pin | 13 pin | Wniosek dla caravaningu |
|---|---|---|---|
| Podstawowe światła | Tak | Tak | Oba systemy obsłużą kierunkowskazy, stop i pozycję. |
| Światło cofania | Nie | Tak | Przy przyczepie kempingowej to realna wygoda przy manewrach. |
| Stałe 12 V | Nie | Tak | Bez tego trudno sensownie zasilać wyposażenie wnętrza. |
| 12 V po zapłonie | Nie | Tak | Przydaje się do lodówki i ładowania w czasie jazdy. |
| Akumulator pokładowy | Nie w standardzie | Tak | 13 pin jest naturalnym wyborem, jeśli caravan ma własną baterię. |
| Zakres zastosowań | Proste przyczepy | Caravany i bogatsze zestawy | W przyczepie kempingowej 13 pin zwykle wygrywa bez dyskusji. |
Jeśli mam doradzić praktycznie, to 7 pin traktuję jako minimum do prostego holowania, a 13 pin jako rozwiązanie, które naprawdę pasuje do caravaningu. Następny krok to sam rozkład styków, bo właśnie on pokazuje, co konkretne piny robią w instalacji.

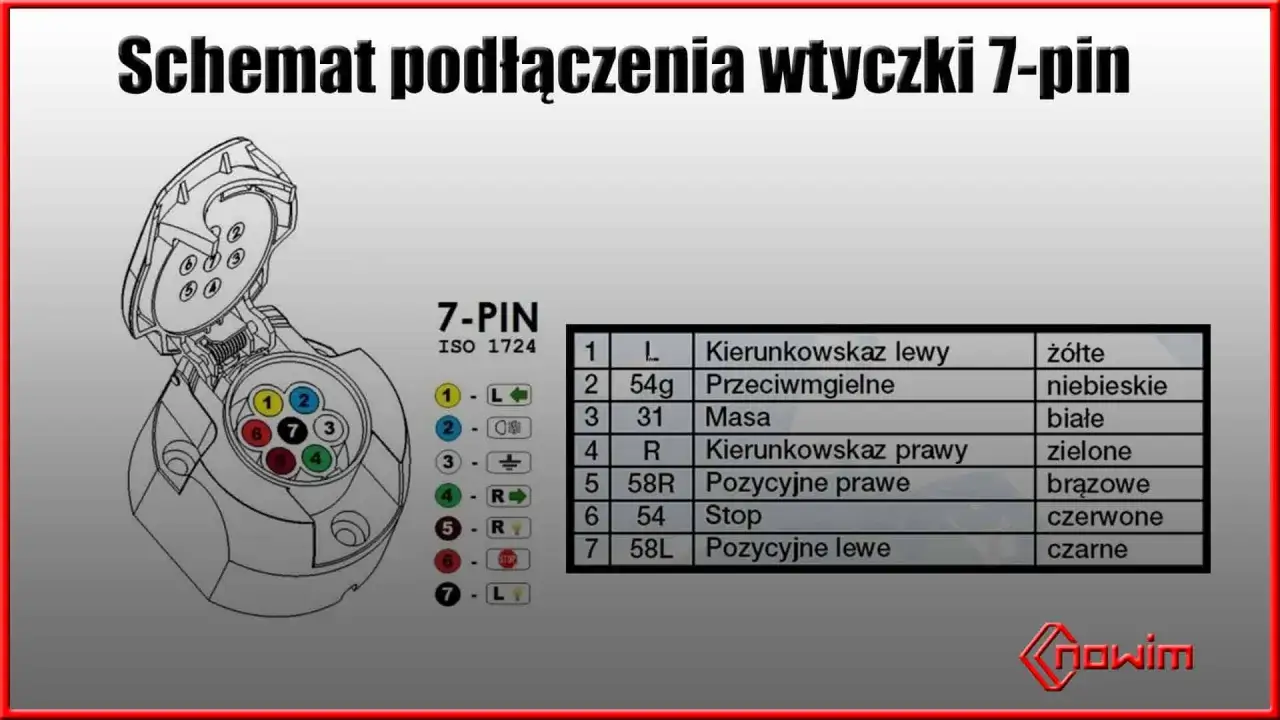

Rozkład pinów w gnieździe 7-pin
W 7-pinowym złączu najważniejsze są światła zewnętrzne. Ja traktuję ten układ jako minimum dla lekkiej przyczepy towarowej albo starszego zestawu, ale nie jako wygodne rozwiązanie dla caravanu. Poniżej masz standardowy układ styków, z którego korzysta się przy instalacjach 12 V.
| Pin | Funkcja | Typowy przekrój | Co to daje w praktyce |
|---|---|---|---|
| 1 | Lewy kierunkowskaz, kolor żółty | 1,5 mm² | Odpowiada za sygnalizację skrętu po lewej stronie. |
| 2 | Tylne przeciwmgielne, kolor niebieski | 1,5 mm² | Przenosi zasilanie lampy przeciwmgielnej w przyczepie. |
| 3 | Masa wspólna, kolor biały | 2,5 mm² | To wspólny powrót prądu dla całego zestawu świateł. |
| 4 | Prawy kierunkowskaz, kolor zielony | 1,5 mm² | Odpowiada za sygnał skrętu po prawej stronie. |
| 5 | Prawe pozycyjne i tablica, kolor brązowy | 1,5 mm² | Zasila tył po prawej stronie i oświetlenie tablicy. |
| 6 | Światła stop, kolor czerwony | 1,5 mm² | Podaje sygnał hamowania na tylną lampę przyczepy. |
| 7 | Lewe pozycyjne i tablica, kolor czarny | 1,5 mm² | Zasila tył po lewej stronie i oświetlenie tablicy. |
W tym układzie dostajesz tylko funkcje oświetleniowe, więc przyczepa będzie widoczna na drodze, ale nie dostanie zasilania użytkowego. To wystarcza do prostego zestawu, ale dla caravanu szybko robi się za mało i właśnie dlatego warto zobaczyć drugi standard.
Rozkład pinów w gnieździe 13-pin
Tu zaczyna się rozwiązanie, które naprawdę ma sens w przyczepie kempingowej. Oprócz świateł dostajesz jeszcze obwody zasilające, a to właśnie one pozwalają uruchomić lodówkę 12 V podczas jazdy, doładować akumulator pokładowy i podać pełną funkcjonalność zestawu.
| Pin | Funkcja | Typowy przekrój | Co to oznacza w praktyce |
|---|---|---|---|
| 1 | Lewy kierunkowskaz, kolor żółty | 1,5 mm² | Podstawowy sygnał skrętu po lewej stronie. |
| 2 | Tylne przeciwmgielne, kolor niebieski | 1,5 mm² | Obsługuje lampę przeciwmgielną w holowanej przyczepie. |
| 3 | Masa dla pinów 1–8, kolor biały | 2,5 mm² | Wspólny powrót dla obwodów oświetleniowych. |
| 4 | Prawy kierunkowskaz, kolor zielony | 1,5 mm² | Sygnalizacja skrętu po prawej stronie. |
| 5 | Prawe pozycyjne i tablica, kolor brązowy | 1,5 mm² | Zasilanie prawej tylnej lampy i podświetlenia tablicy. |
| 6 | Światła stop, kolor czerwony | 1,5 mm² | Przenosi sygnał hamowania. |
| 7 | Lewe pozycyjne i tablica, kolor czarny | 1,5 mm² | Zasila lewą stronę tyłu oraz oświetlenie tablicy. |
| 8 | Światło cofania, kolor różowy | 1,5 mm² | Bardzo praktyczne przy manewrach na kempingu i na placu. |
| 9 | Stałe zasilanie 12 V, kolor pomarańczowy | 2,5 mm² | Daje prąd także wtedy, gdy zapłon jest wyłączony. |
| 10 | Zasilanie po zapłonie, kolor szary | 2,5 mm² | Przydaje się do lodówki i ładowania podczas jazdy. |
| 11 | Masa dla pinu 10, kolor biało-czarny | 2,5 mm² | Oddzielny powrót dla obwodu po zapłonie. |
| 12 | Rezerwa | Brak żyły | Ten styk pozostaje niewykorzystany w standardzie. |
| 13 | Masa dla pinu 9, kolor biało-czerwony | 2,5 mm² | Osobny powrót dla stałego zasilania 12 V. |
Najważniejsze są tu piny 9 i 10, bo to one zmieniają zwykłe holowanie w sensowne zasilanie caravanowe. Właśnie dlatego przy przyczepach kempingowych 13 pin wygrywa niemal zawsze, a 7 pin zostaje wyłącznie w prostszych zastosowaniach.
Co z tego naprawdę wynika dla przyczepy kempingowej
Jeżeli mam podłączyć caravan, patrzę najpierw na trzy rzeczy: czy działa światło cofania, czy jest zasilanie stałe i czy instalacja po zapłonie faktycznie niesie prąd pod obciążeniem. W praktyce to rozstrzyga, czy zestaw będzie tylko poprawnie świecił, czy też pozwoli normalnie korzystać z wyposażenia wnętrza.
| Sytuacja | Co jest potrzebne | Czy 7 pin wystarczy | Uwagi praktyczne |
|---|---|---|---|
| Same światła jazdy | Obwody oświetleniowe | Tak | To podstawowy scenariusz dla prostych przyczep. |
| Światło cofania | Pin 8 | Nie | Na kempingu to spora wygoda, szczególnie przy ciasnych manewrach. |
| Lodówka 12 V podczas jazdy | Pin 10 i masa z pinu 11 | Nie | Bez tego lodówka nie dostaje pełnego, przewidzianego zasilania w trasie. |
| Ładowanie akumulatora pokładowego | Pin 9 i masa z pinu 13 | Nie | To jeden z głównych powodów, dla których caravan potrzebuje 13 pin. |
| Auto ma 13 pin, przyczepa ma 7 pin | Adapter | Tylko częściowo | Zwykle zadziałają światła, ale nie zasilanie użytkowe. |
| Auto ma 7 pin, przyczepa ma 13 pin | Przejściówka | Tylko częściowo | To rozwiązanie awaryjne, dobre do świateł, nie do caravanowego wyposażenia. |
W praktyce adapter potrafi uratować weekend, ale nie zastąpi pełnej instalacji. Jeśli przyczepa kempingowa ma działać tak, jak trzeba, to samo „pasowanie wtyczki” jest za małym kryterium — liczy się jeszcze zasilanie lodówki, akumulatora i poprawna masa. To prowadzi prosto do błędów, które widuję najczęściej.
Najczęstsze błędy przy montażu i diagnozie
- Mylenie strony wtyku z orientacją gniazda. Jeden odwrócony rysunek wystarczy, żeby przypiąć przewody do złych styków.
- Ufanie wyłącznie kolorom przewodów. W standardzie kolory są opisane jasno, ale w tańszych wiązkach aftermarket bywa inaczej, więc bez testu łatwo o pomyłkę.
- Zakładanie, że adapter zrobi z 7 pina pełne 13 pin. Adapter przenosi światła, ale nie wyczaruje brakującego stałego plusa ani zasilania po zapłonie.
- Zbyt cienki przewód na obwody zasilające. W caravanie piny 9 i 10 powinny być poprowadzone grubszym przewodem niż zwykłe światła.
- Słaba masa. Jeśli masa jest skorodowana albo źle dociśnięta, objawy są chaotyczne: od migających świateł po brak ładowania.
- Brak testu pod obciążeniem. Multimetr potrafi pokazać napięcie, a instalacja i tak nie da rady zasilić lodówki czy ładowania.
Ja zawsze wolę zrobić krótki test na postoju niż szukać usterki w trasie, kiedy przyczepa stoi już pod skosem na placu kempingowym. To jeden z tych przypadków, w których pięć minut kontroli oszczędza naprawdę dużo nerwów.
Co sprawdzam przed wyjazdem z caravanem
- Czy wszystkie światła przyczepy działają po podłączeniu i po lekkim poruszeniu wtyczką.
- Czy na pinie 9 faktycznie pojawia się stałe zasilanie, a na pinie 10 napięcie po uruchomieniu zapłonu.
- Czy światło cofania zapala się wtedy, gdy powinno, bez przypadkowych przerw.
- Czy wtyczka i gniazdo nie grzeją się po kilku kilometrach jazdy.
- Czy masa jest czysta, dokręcona i zabezpieczona przed wilgocią oraz korozją.
Jeśli mam doradzić jedną rzecz na koniec, to tę: w przyczepie kempingowej najrozsądniej myśleć o 13 pin od samego początku, bo to standard, który faktycznie obsługuje caravan, a nie tylko pozwala go ciągnąć. 7 pin nadal ma sens przy prostych przyczepach, ale w zestawie turystycznym jest rozwiązaniem minimum, nie pełnym komfortem. Przed dłuższym wyjazdem sprawdzam instalację na postoju i po krótkim odcinku jazdy, bo właśnie wtedy najszybciej wychodzą słaba masa, przegrzane styki albo brak zasilania tam, gdzie powinno go być najwięcej.
